Circuitos Elétricos

• Aula 1

  Ementa

  1. Introdução a Circuitos Elétricos

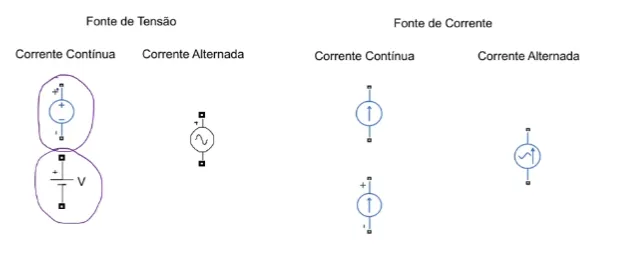

  a) Elementos de circuitos: resistor, indutor, capacitor, fonte de tensão e corrente independente e dependente.

  b) Lei de Ohm

  2. Corrente Contínua

  a) Potência Elétrica, Associação Série, Associação Paralelo, Transformação Delta - Estrela e Estrela - Delta, Leis de Kirchhoff

  b) Métodos de Análise de Circuitos Elétricos: Malhas, Nodal, Superposição. Thevenin e Norton.

  c) Máxima Transferência de Potência

  3. Circuitos de Primeira e Segunda Ordem

  a) Elementos armazenadores de energia elétrica

  b) Equações diferenciais de circuitos

  c) Circuito RL e RC autônomos e não autônomos

  d) Integrador e Diferenciador

  e) Circuitos de Segunda Ordem RLC

  f) Ressonância

  g) Transitório e regime permanente



• Aula 2

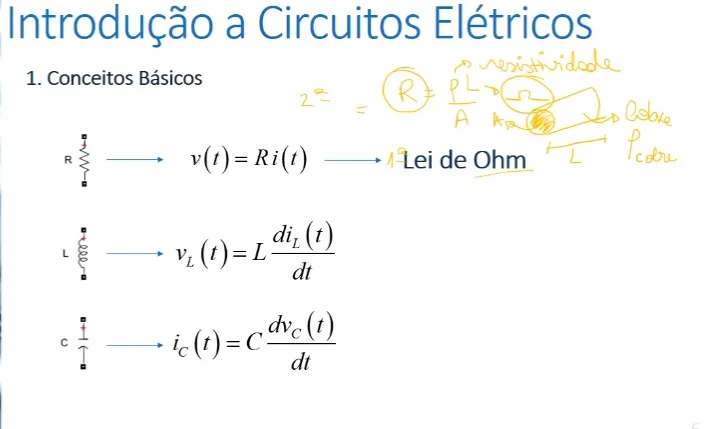

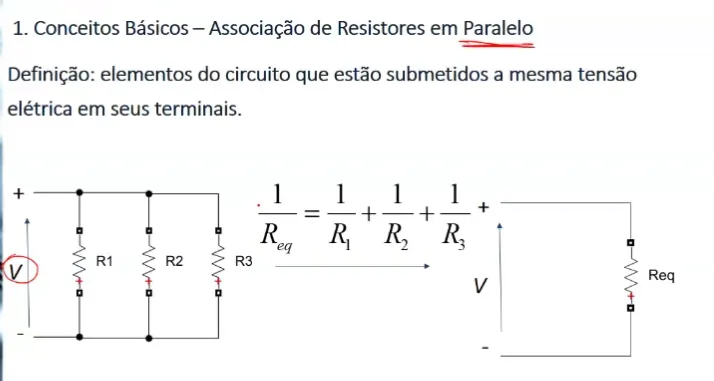

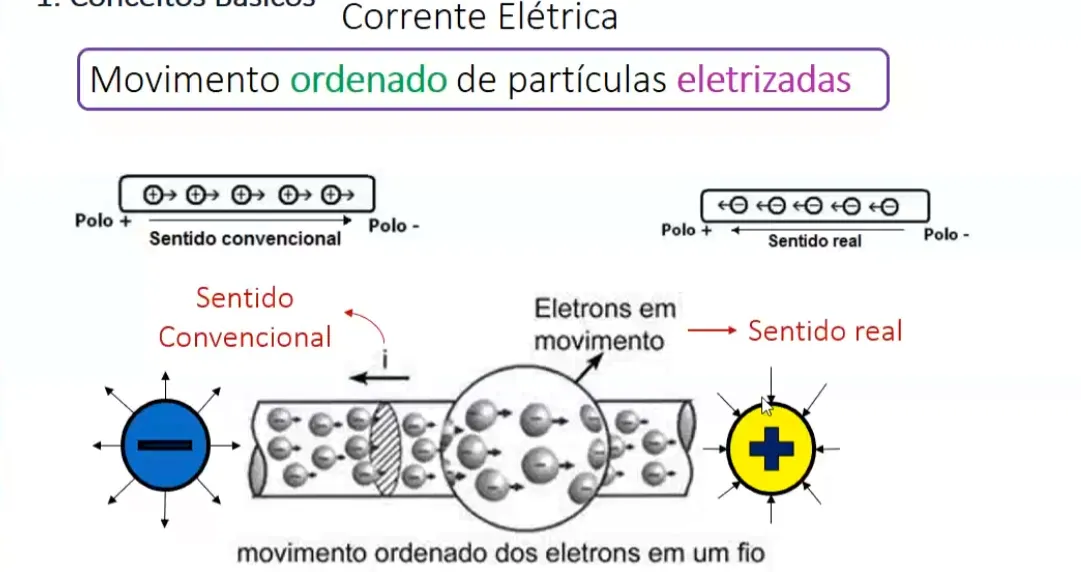

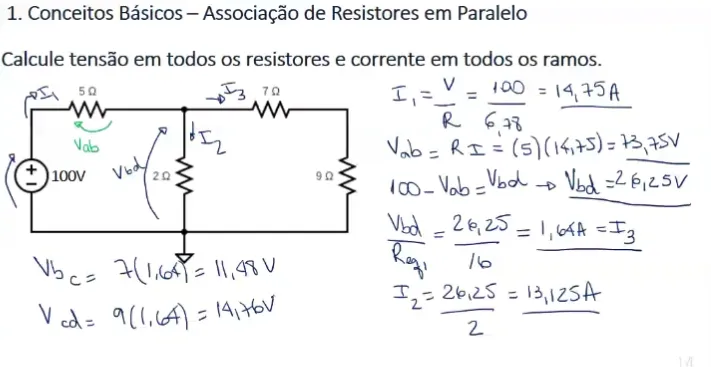

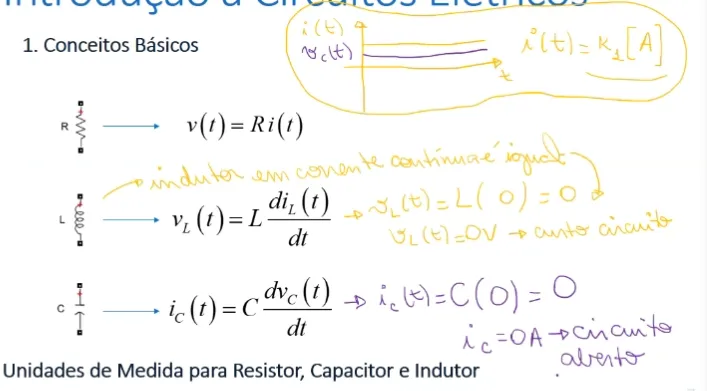

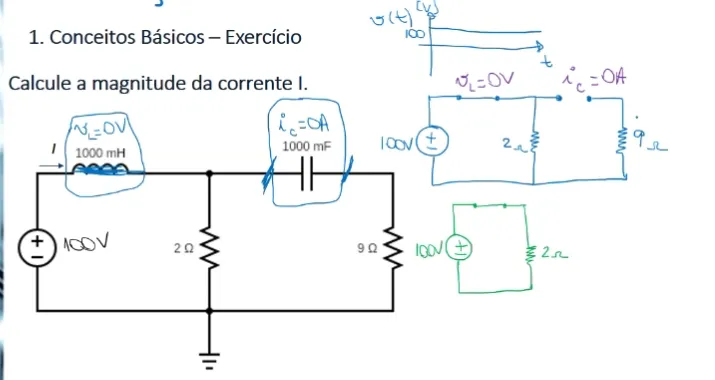

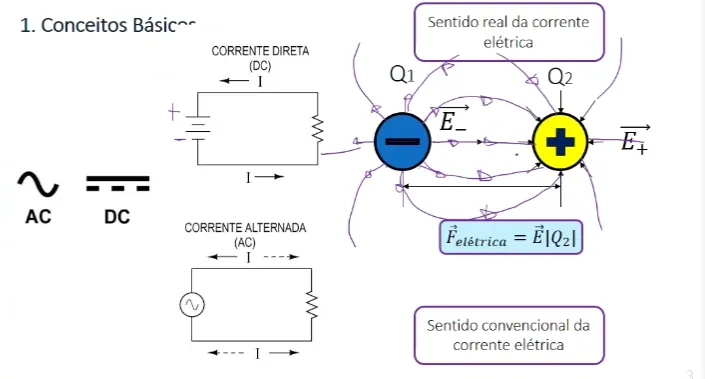

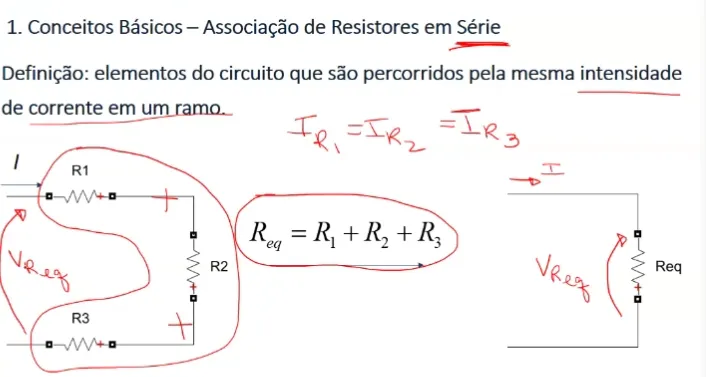

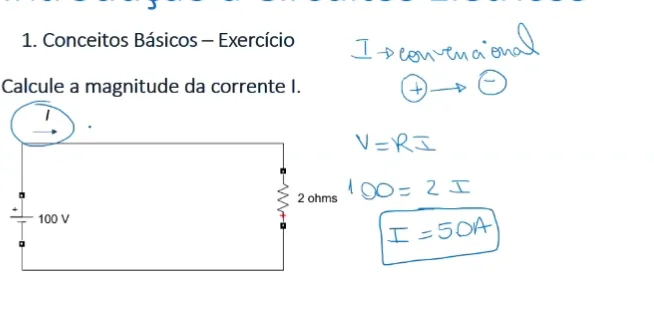

  Conceitos básicos























• Aula 3

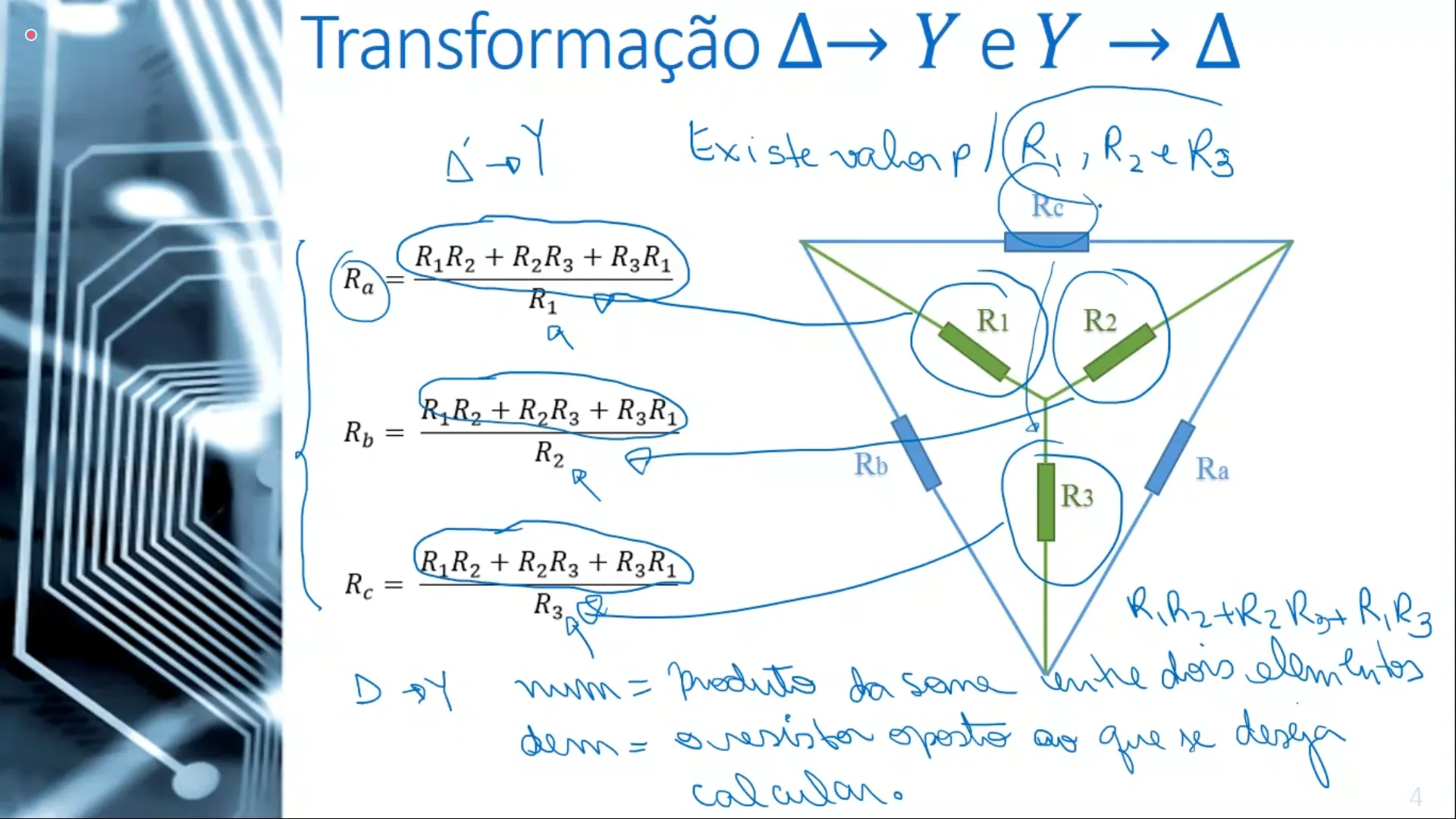

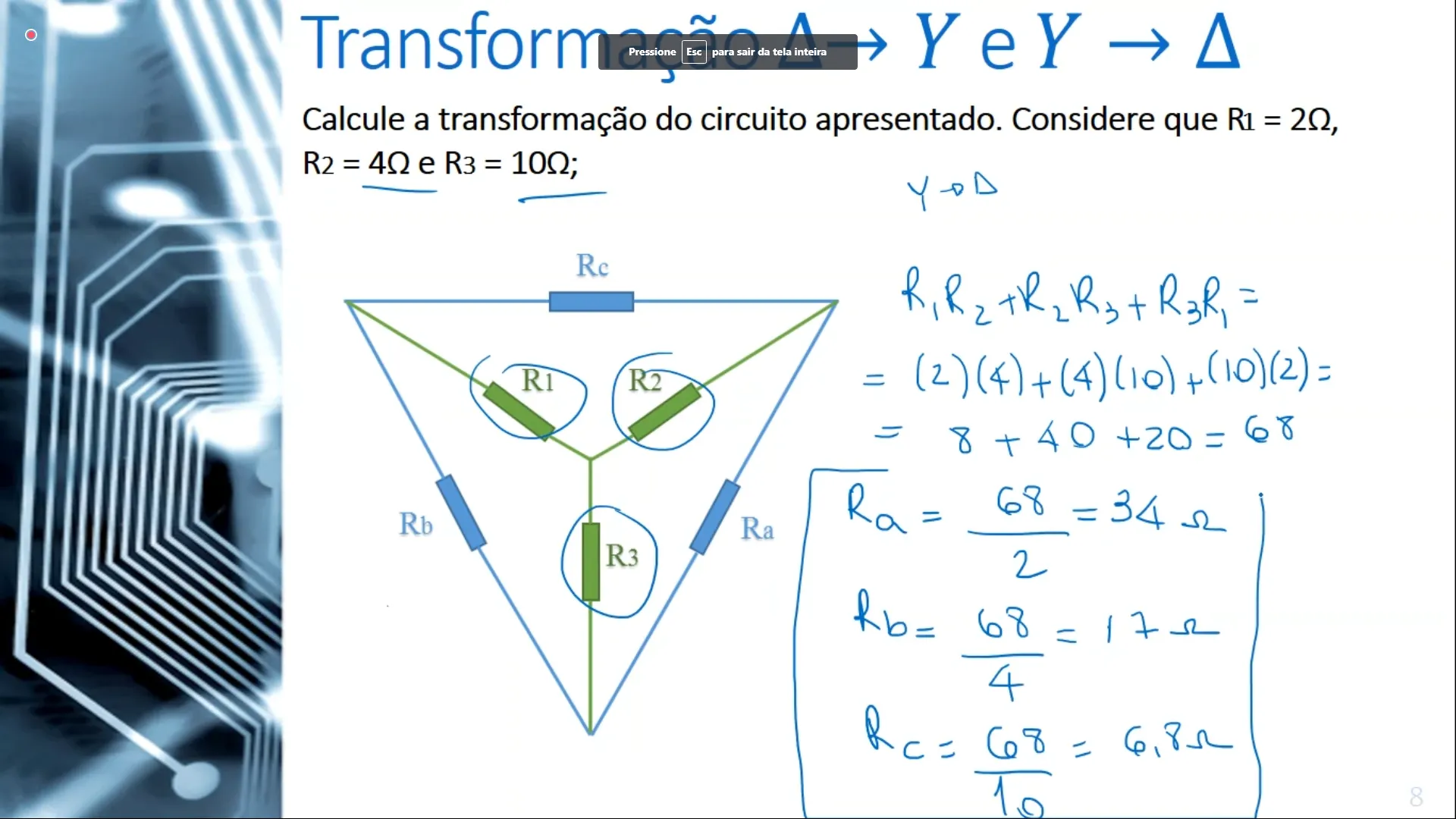

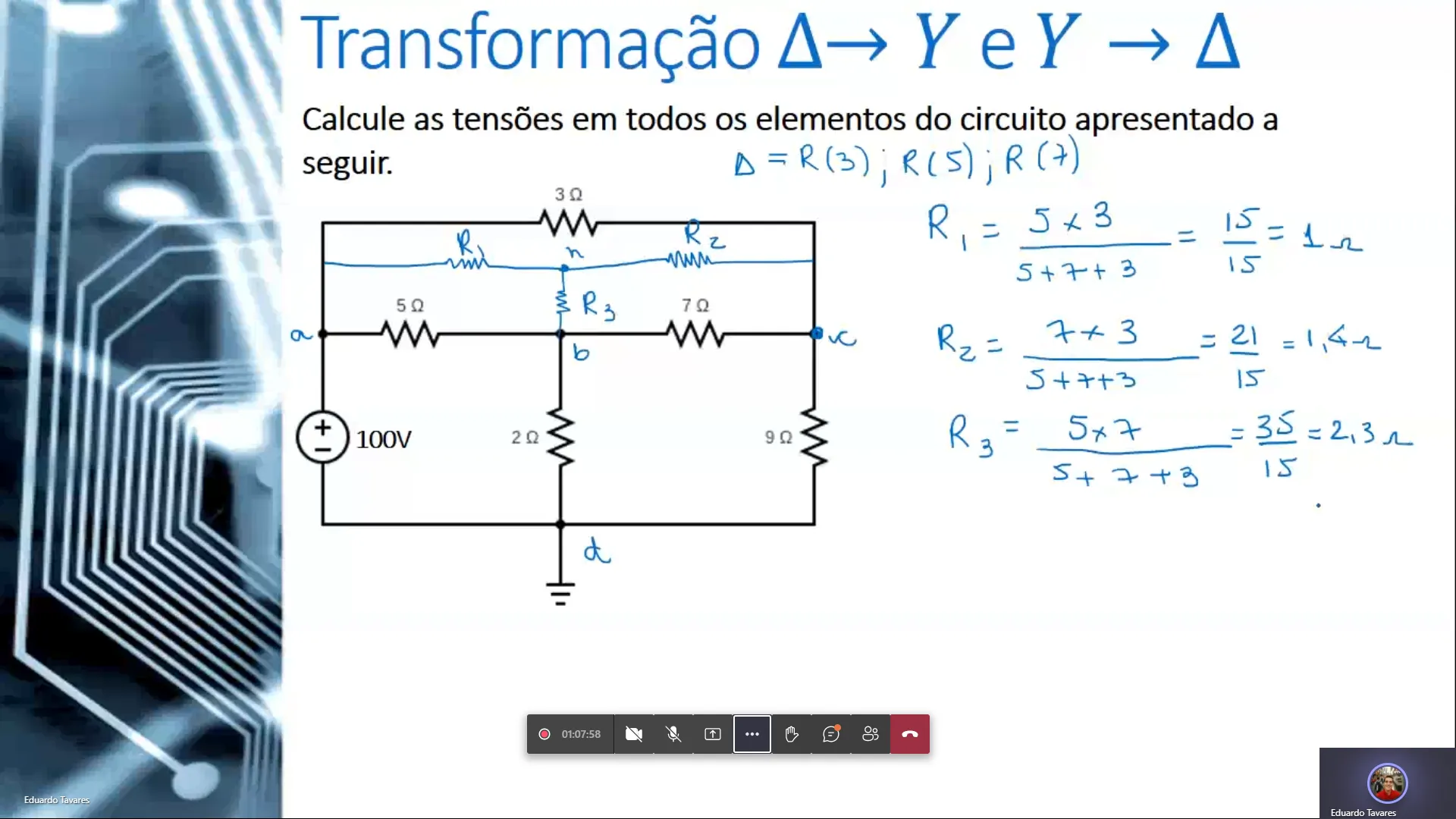

  Transformação Estrela → Delta (tem os valores de dentro, queremos os de fora)



  Numerador → Produto da soma das possibilidades internas

  Denominador → Resistor oposto ao desejado

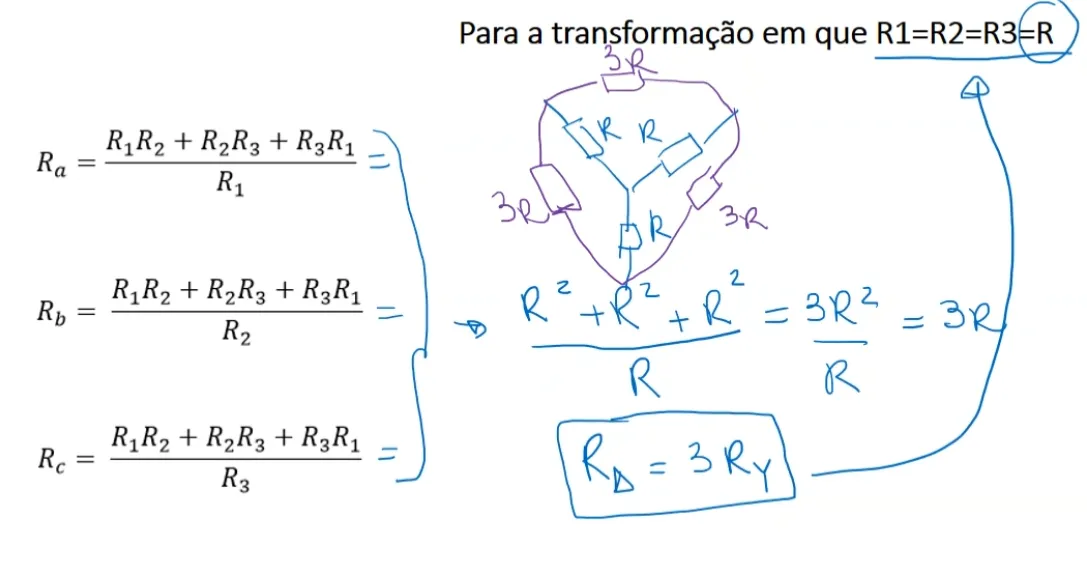

  Caso onde R1 = R2 = R3 = R

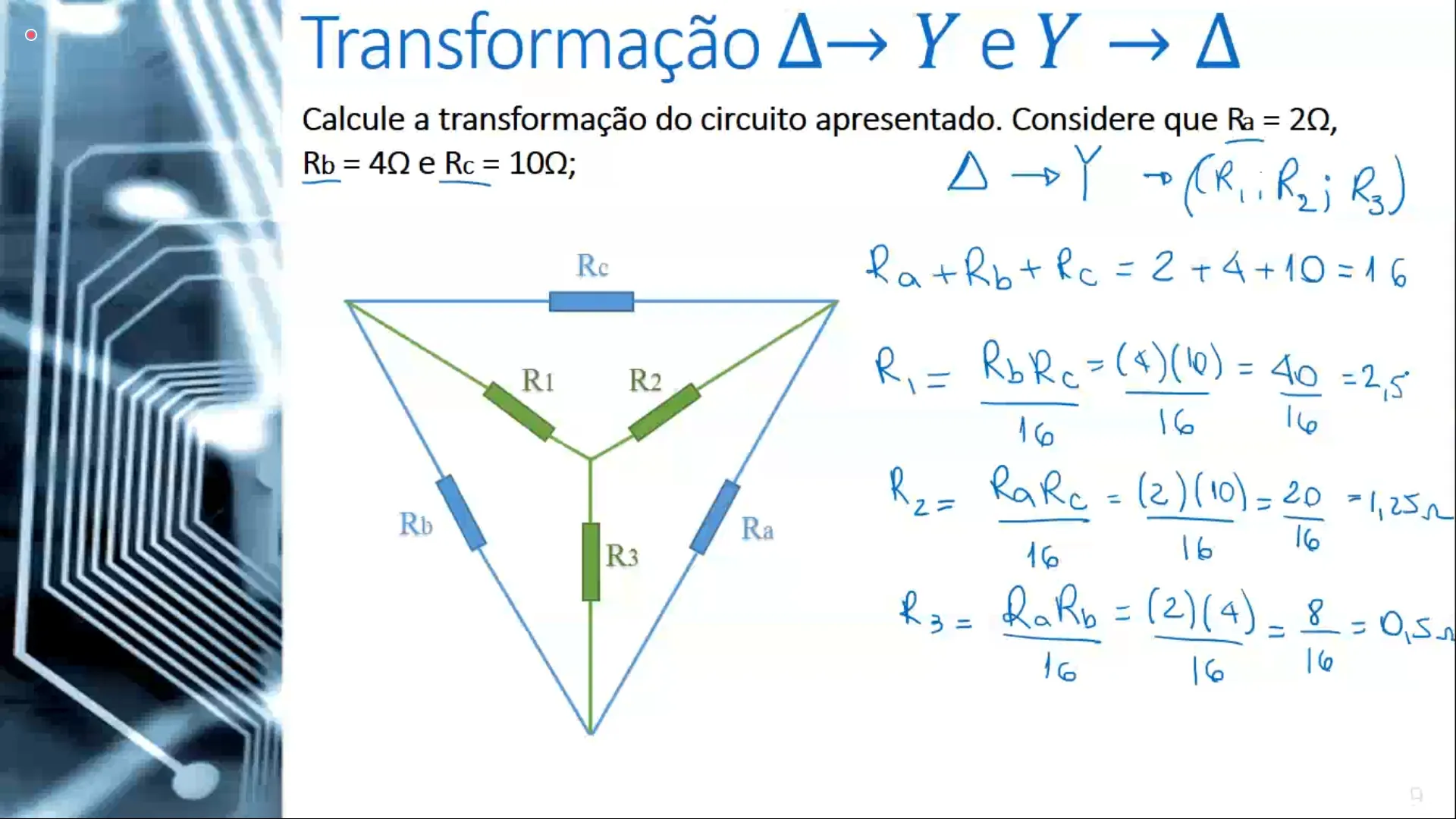

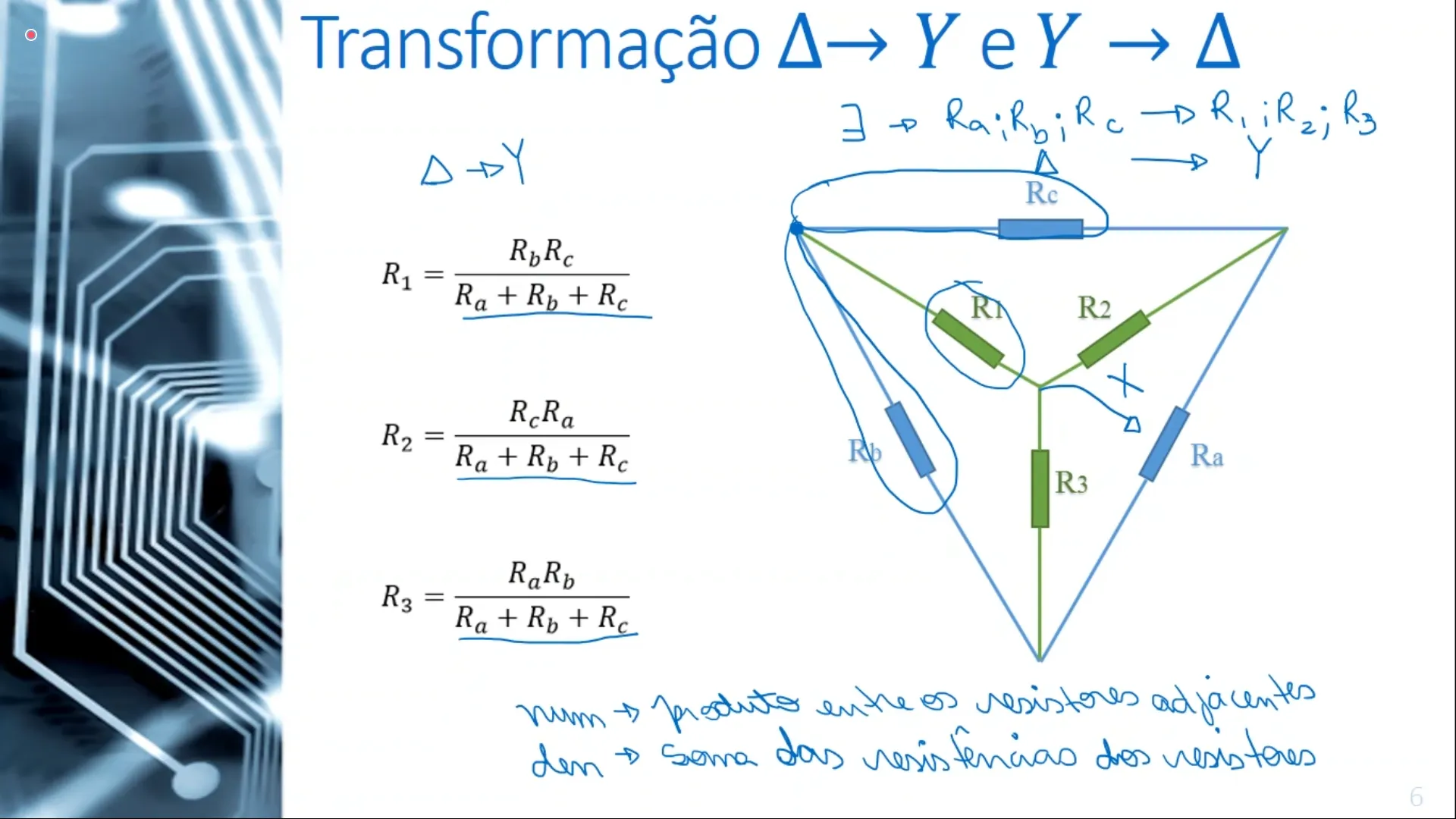

  Transformação Delta → Estrela (temos os valores de fora, queremos os de dentro)



  Numerador → Produto entre os resistores adjacetentes

  Denominador → Soma das resistências

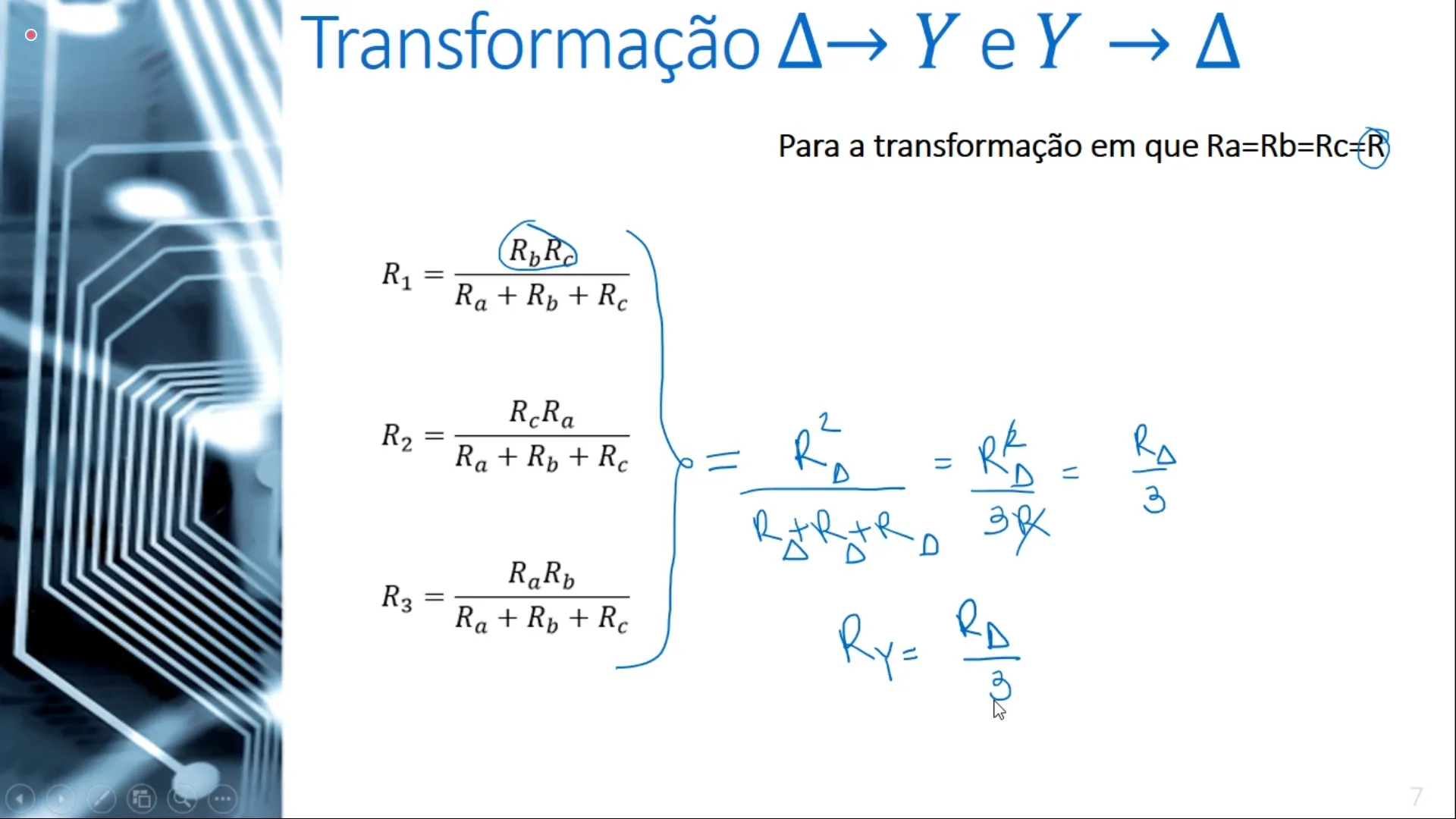

  Caso onde Ra = Rb = Rc = R







  Estrela → Um ponto em comum, saem 3 ramificações dele

  Delta → Percorrer o circuito sem tirar o lápis



• Aula 4

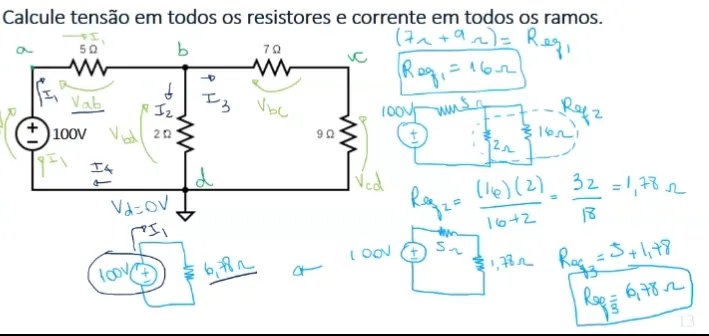

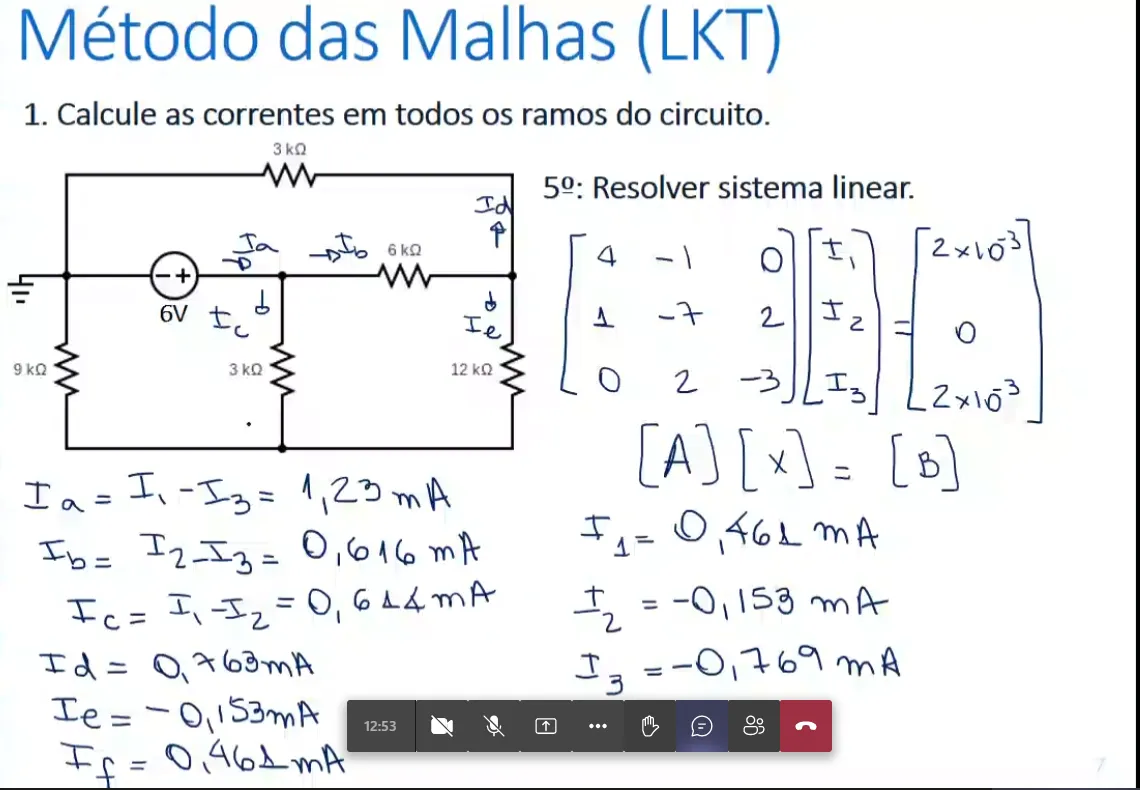

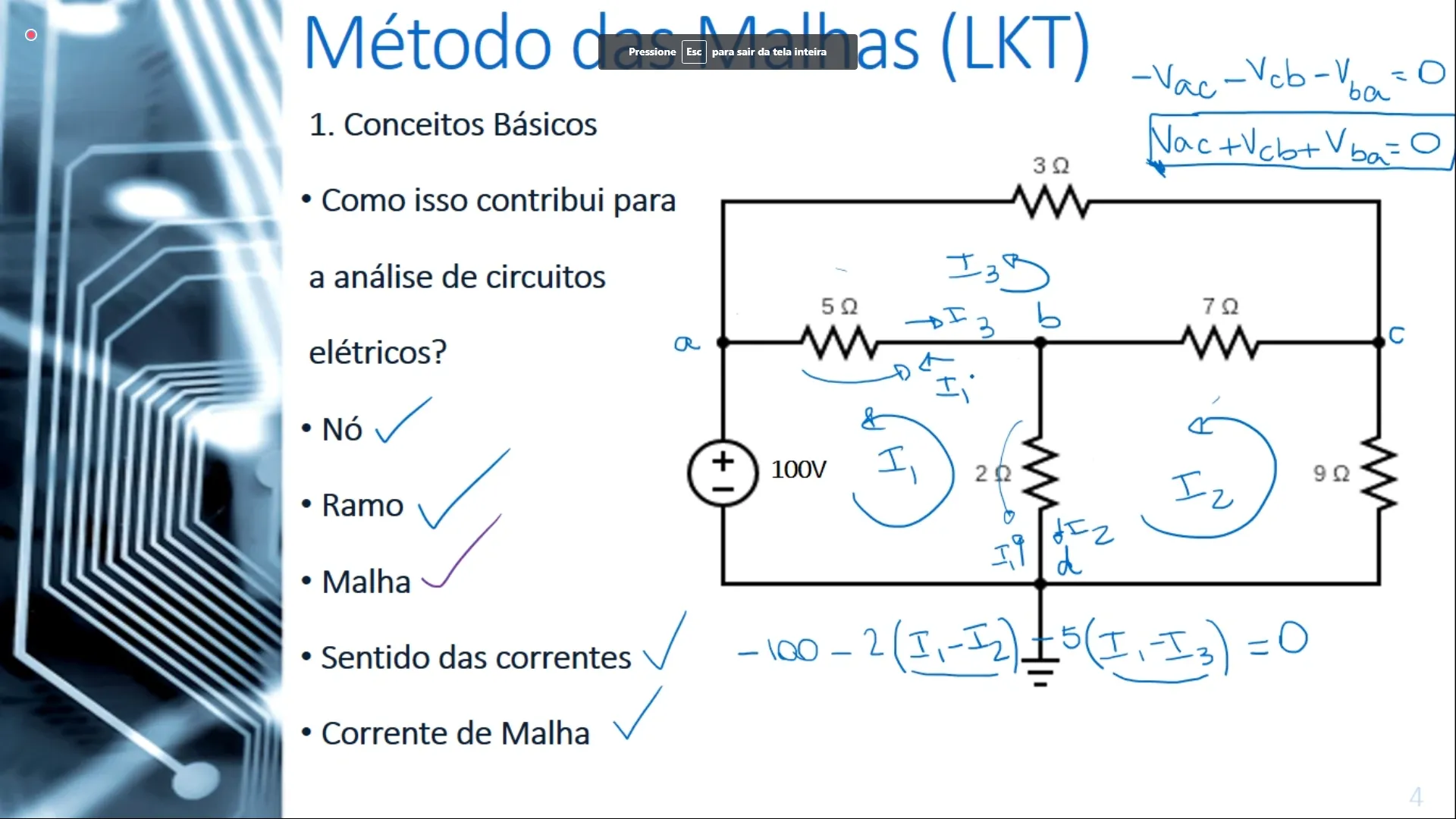

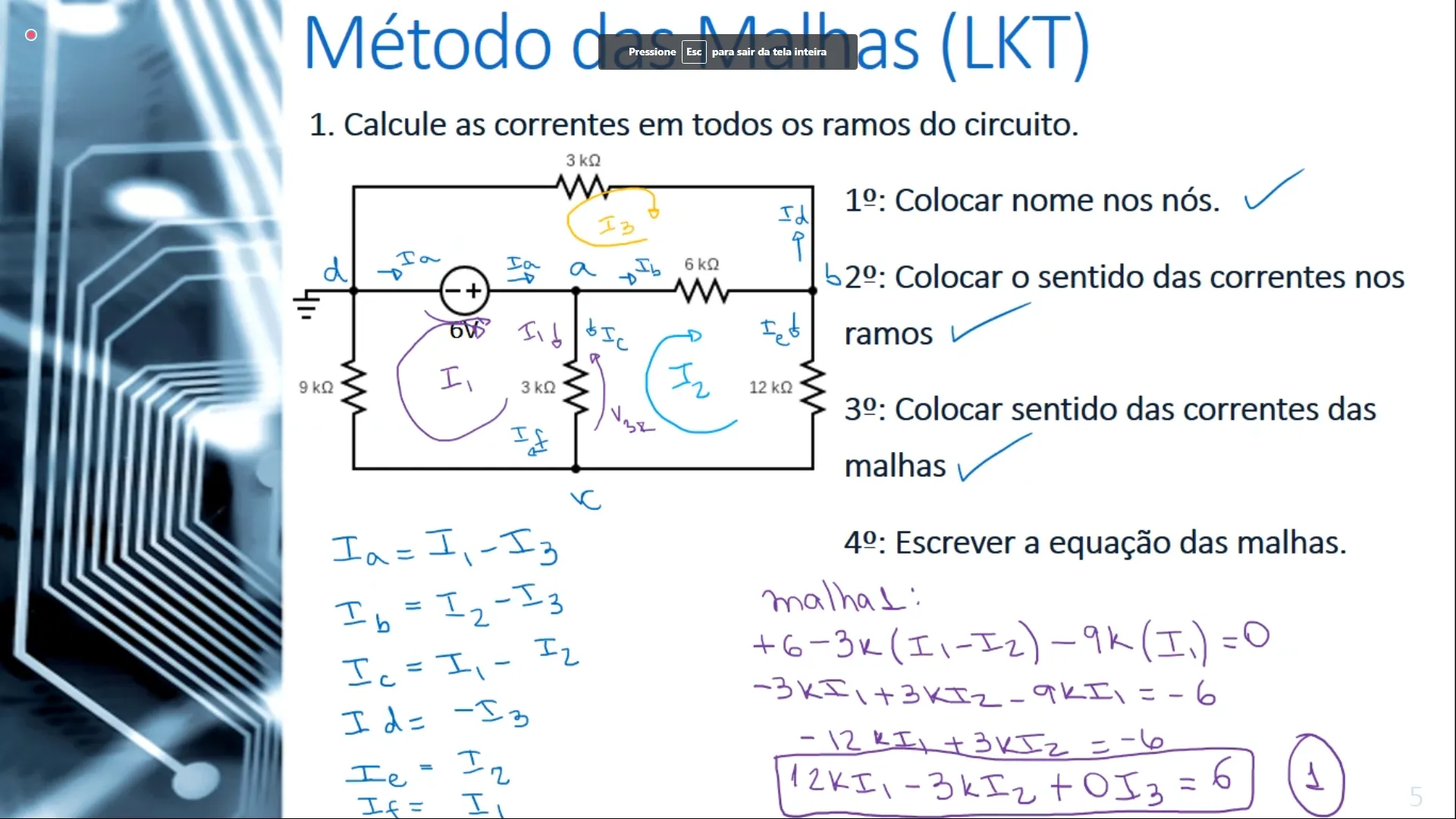

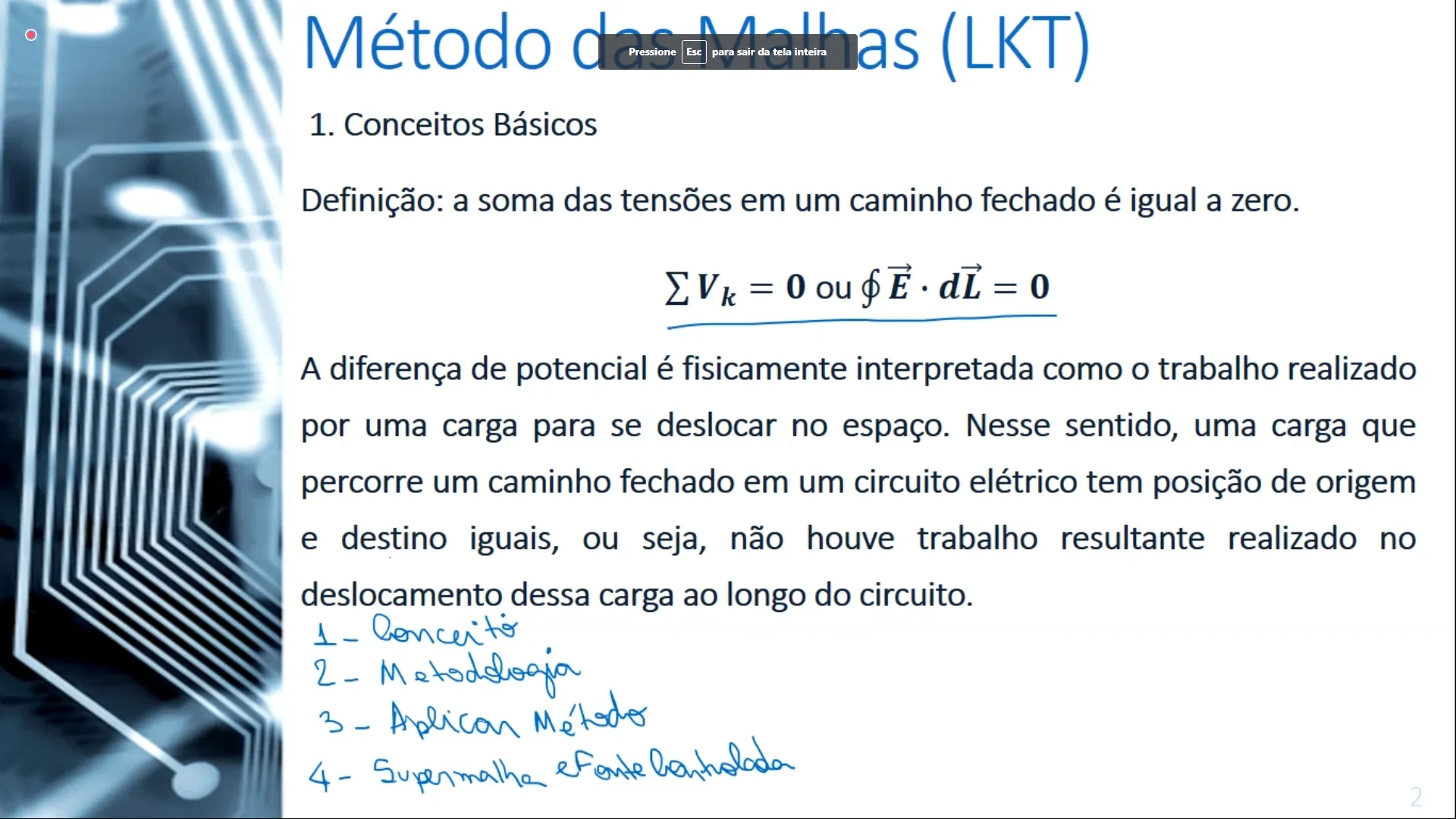

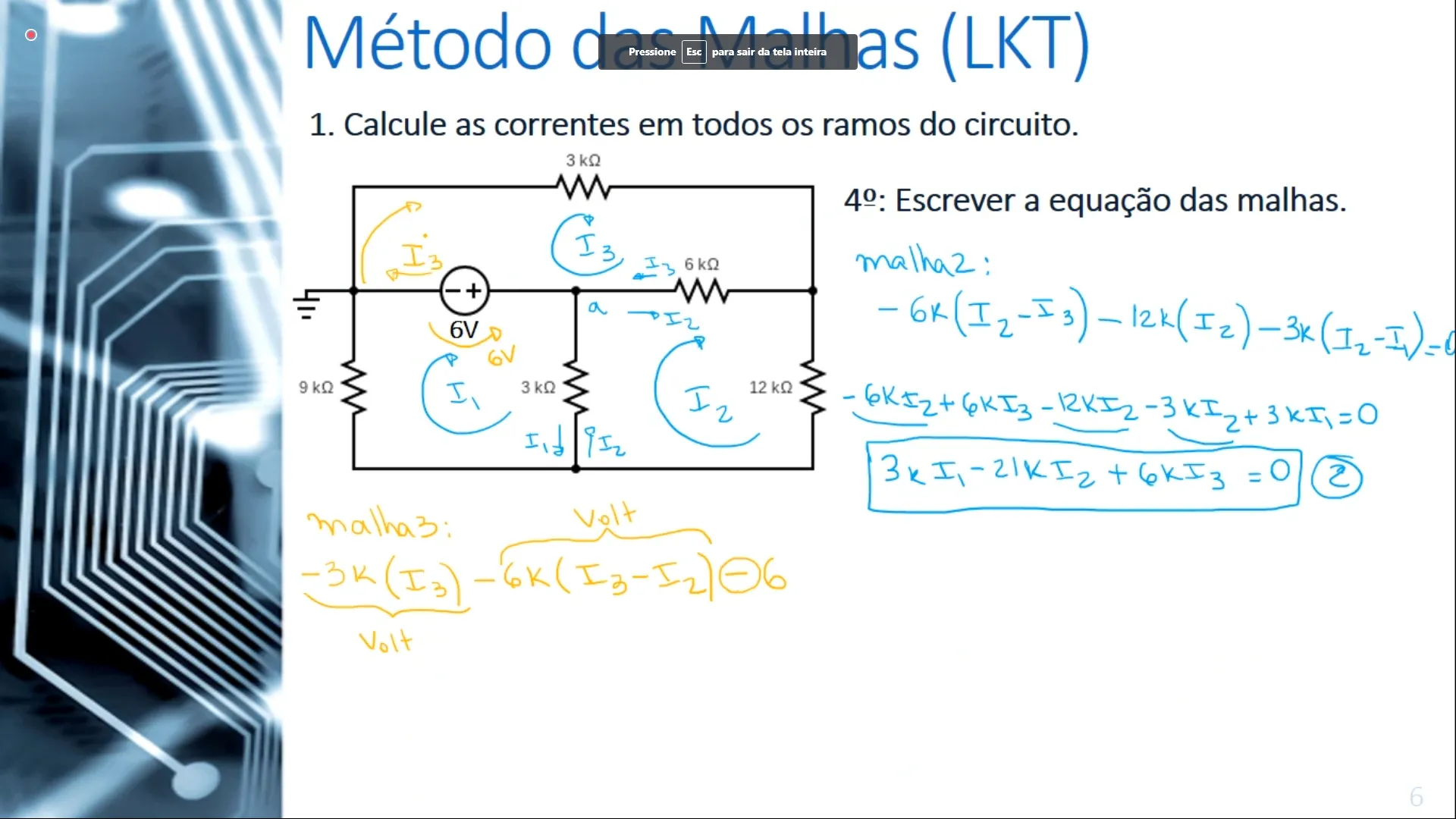

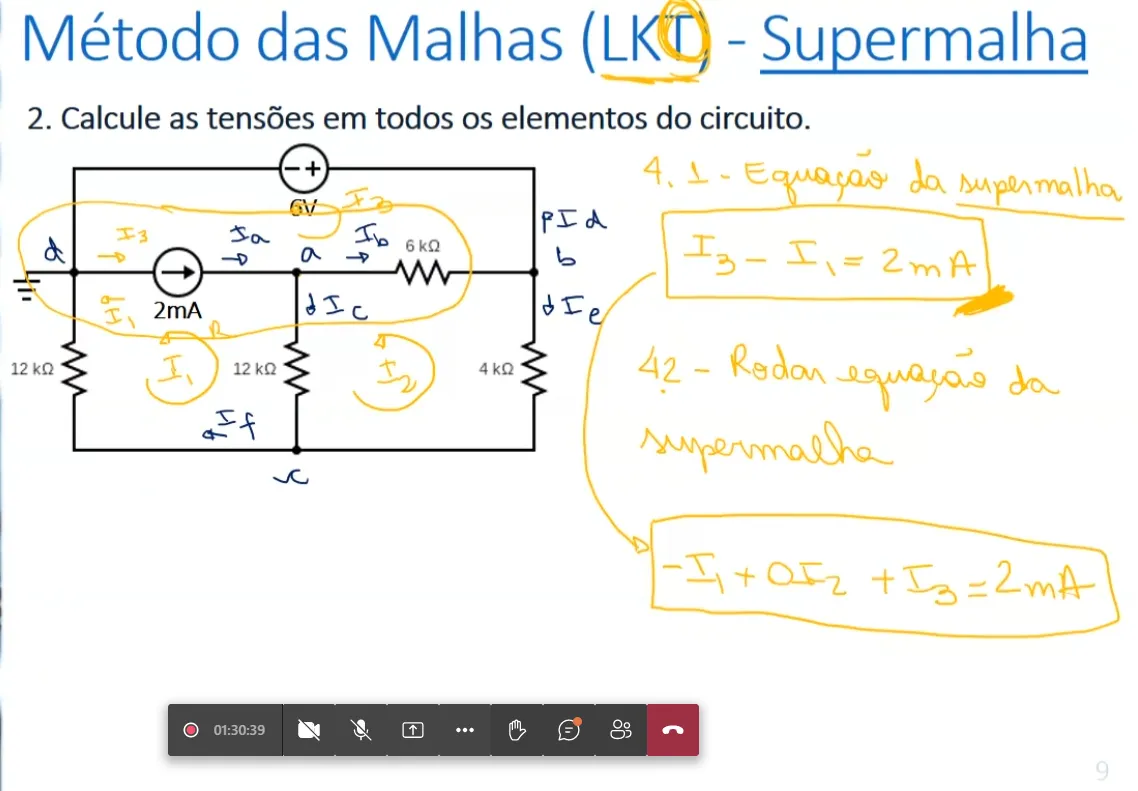

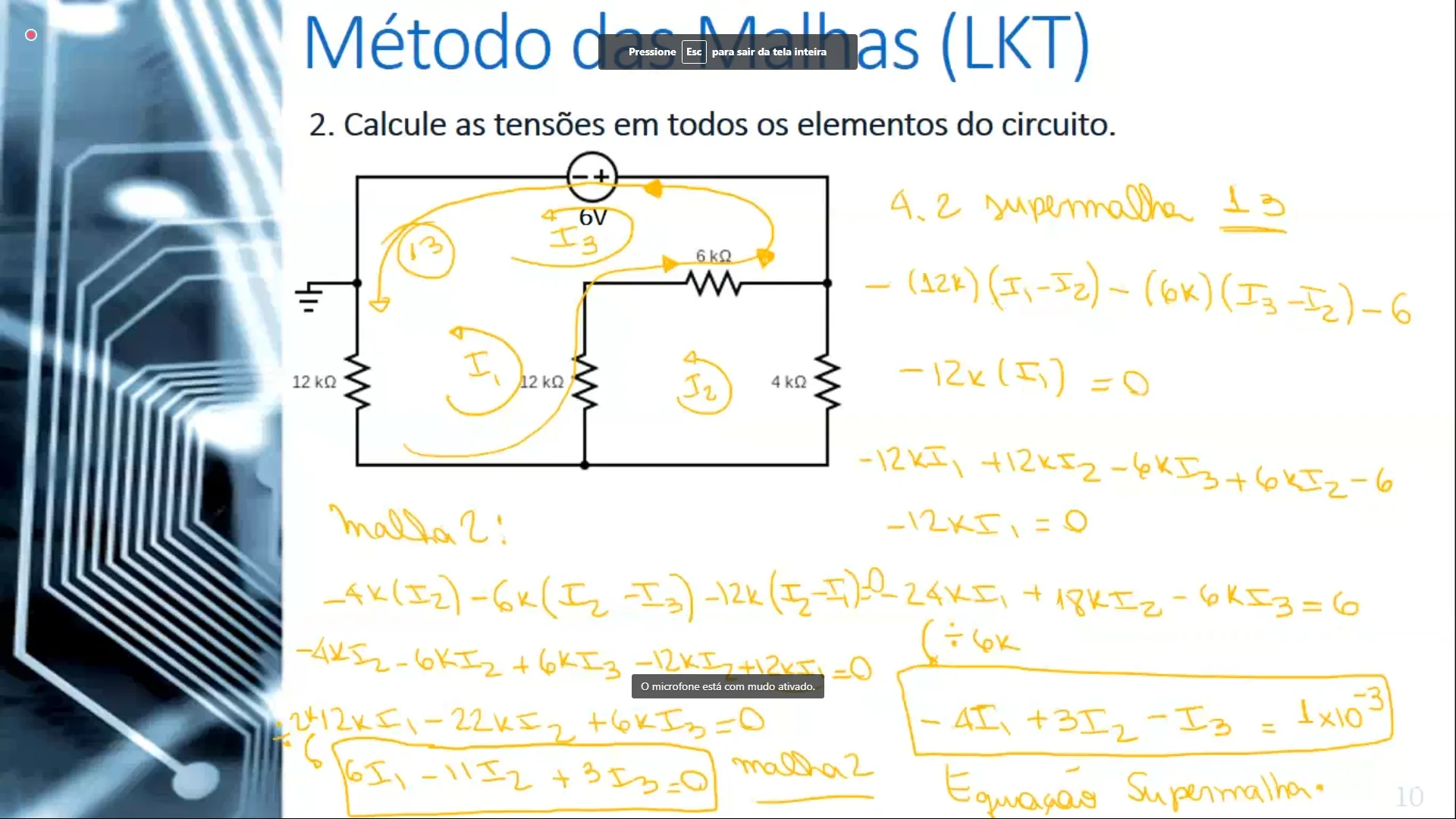

  Método das Malhas -









• Aula 5







• Aula 6

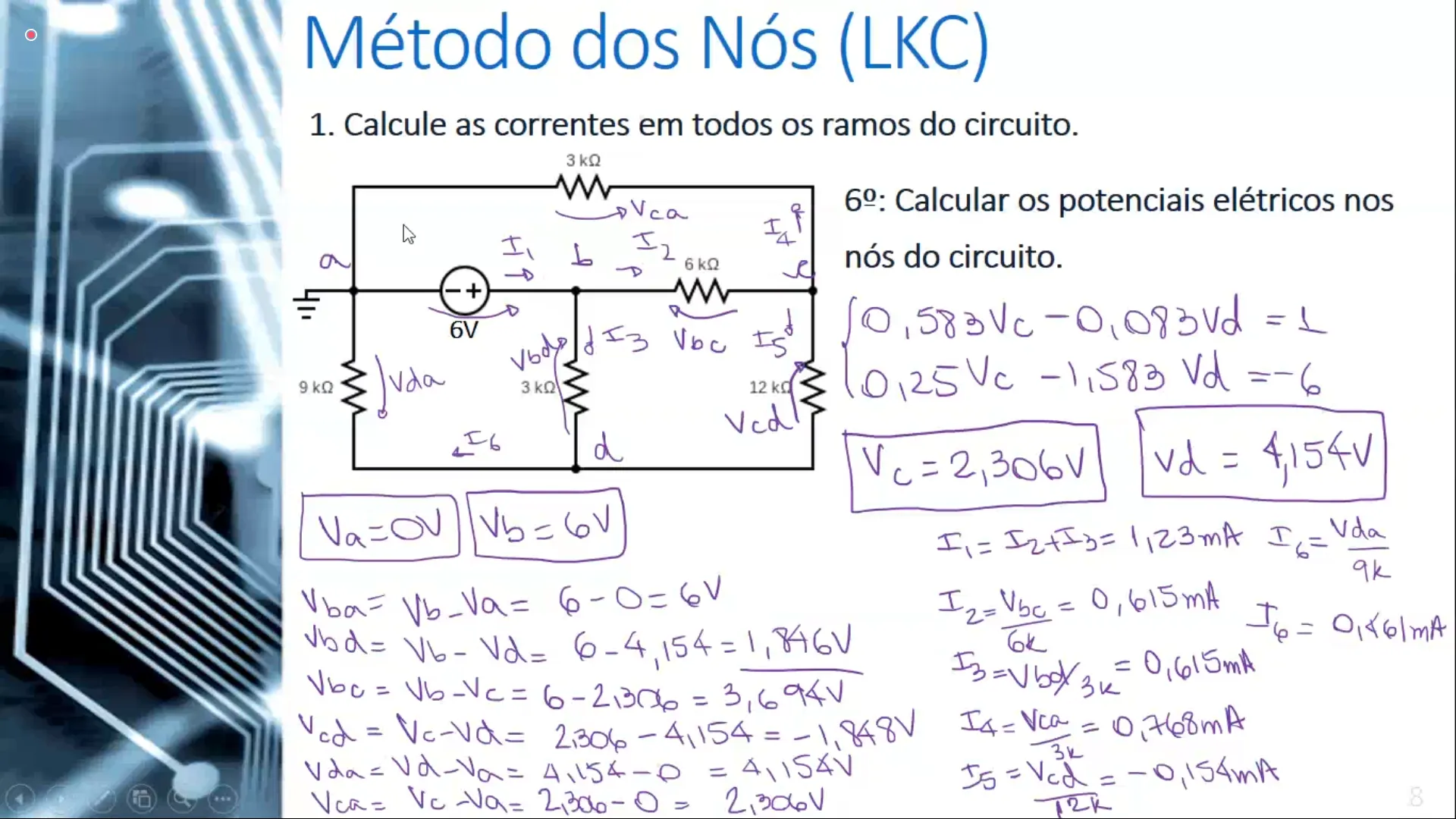

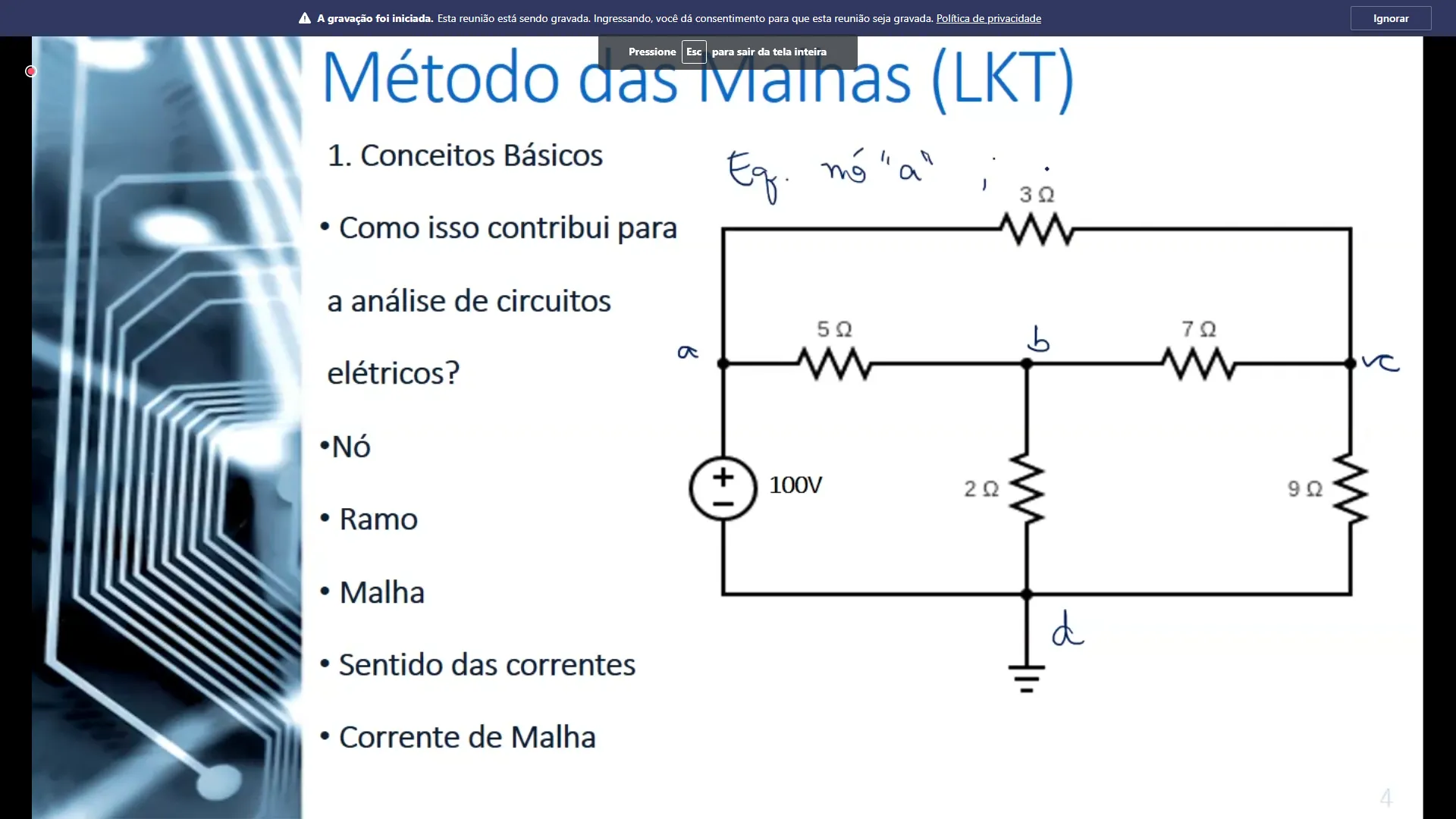

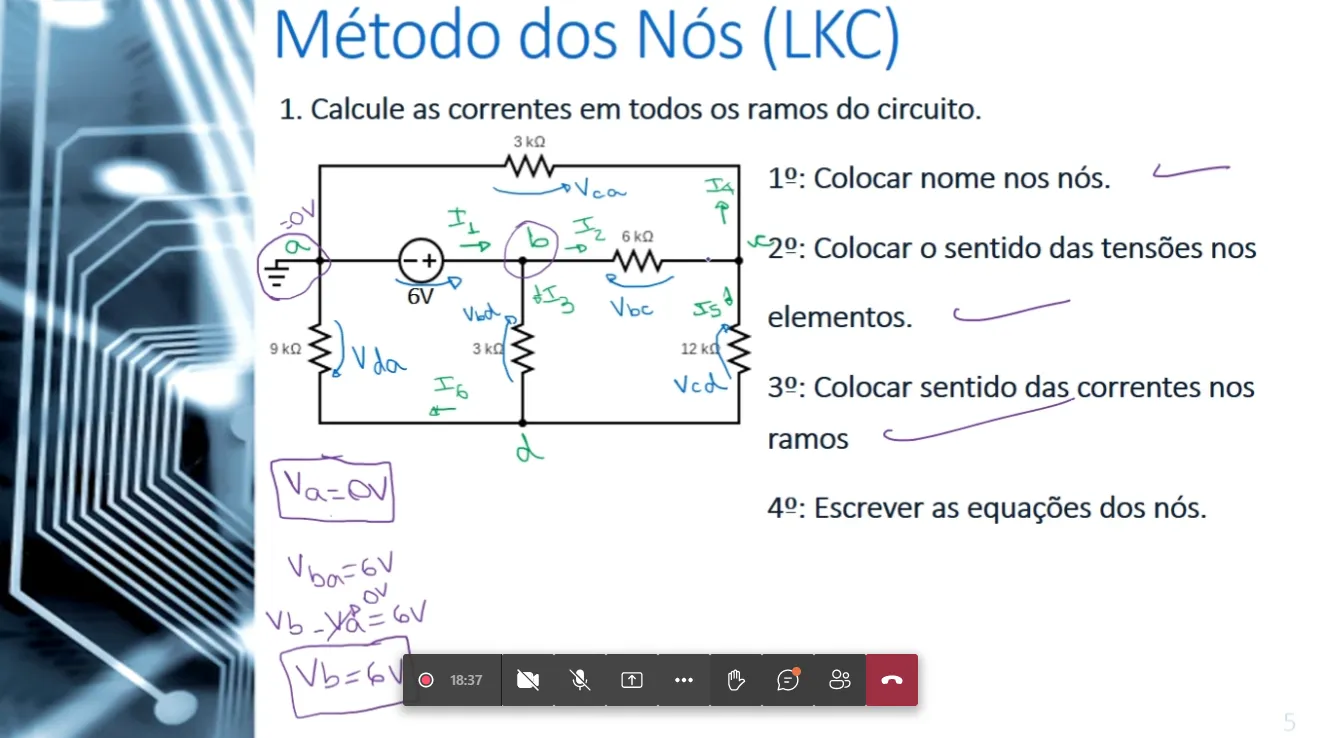

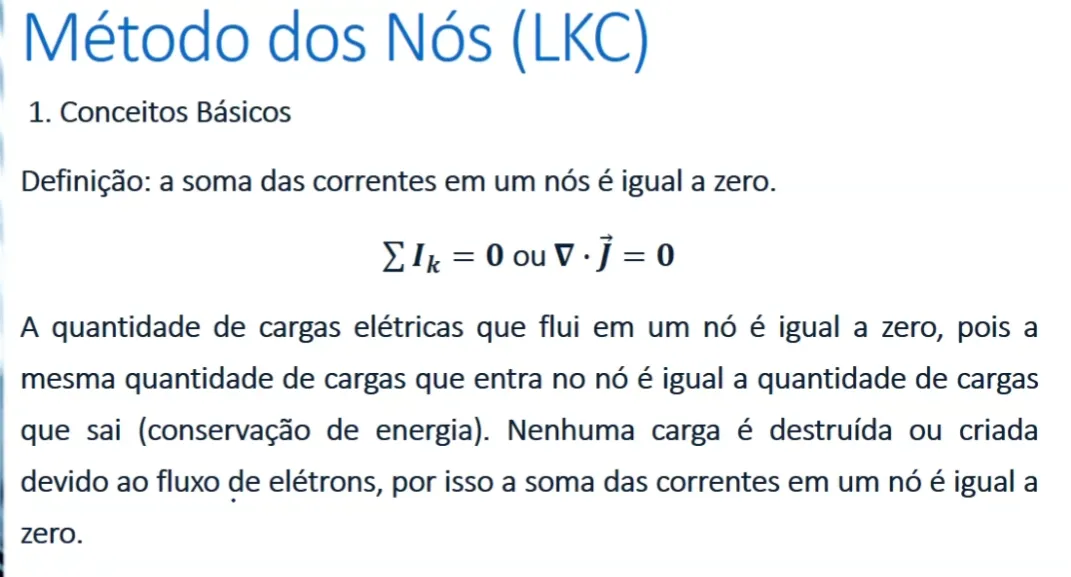

  Para cada nó que não esteja aterrado, teremos uma equação.

• Aula 7

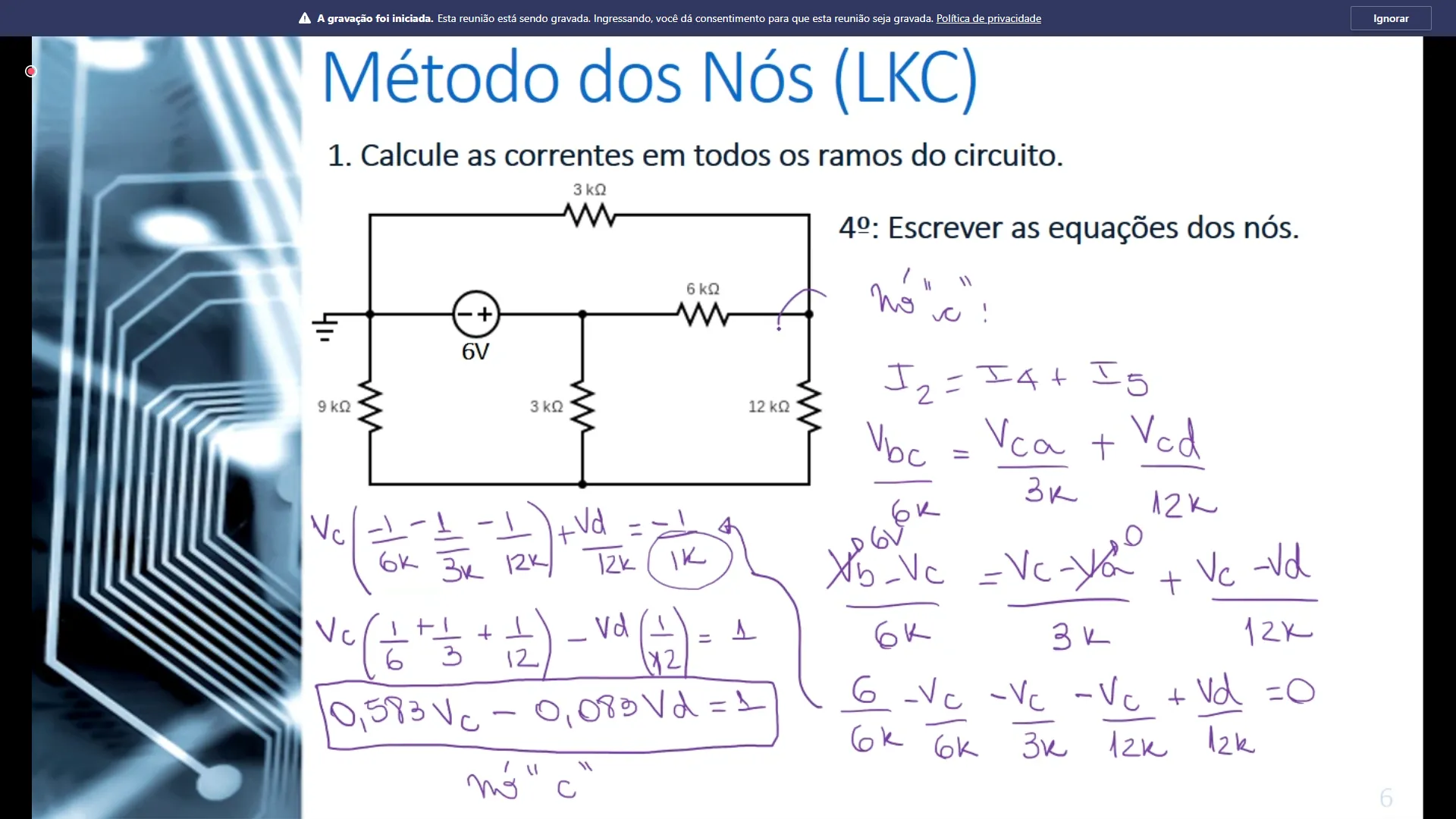

  Esse processo é repetido pro nó “d”
